一、基礎參數

分類 參數明細

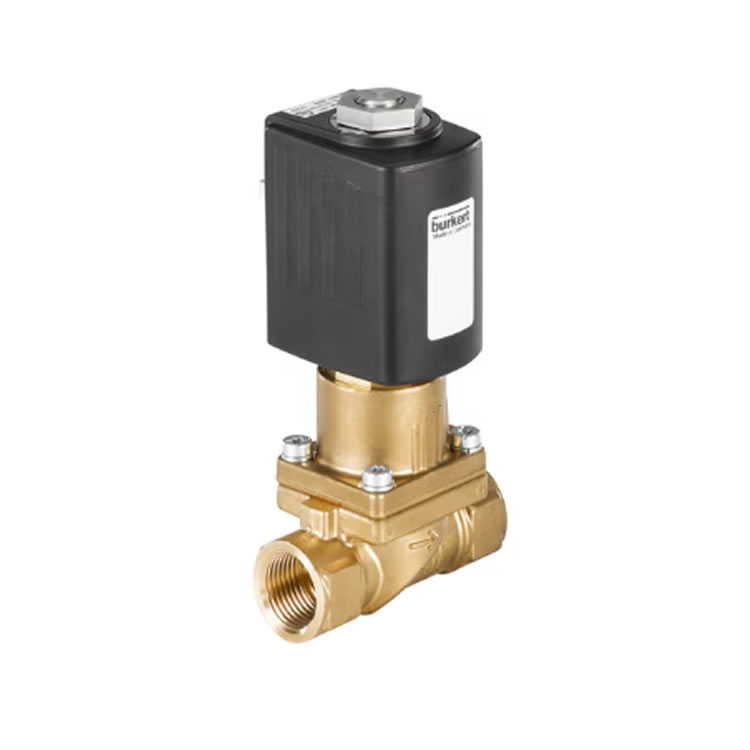

型號標識 5406

閥門功能 - 2位2通（2/2 NC型）

- 常閉設計（斷電關閉）

- 入口標記：1 (P/NC)

驅動方式 電磁驅動（非手動）

執行器類型 柱塞式直動閥

介質流向 閥座上方流動（流向需按箭頭標識安裝）

安裝長度 75 mm（符合DIN標準間距）

二、接口規格

項目 參數

流體端口 雙端口設計（入口/出口）

連接類型 G 3/8" 內螺紋（ISO 228-1標準）

密封形式 金屬-彈性體密封（PTFE閥座 + FKM外部密封）

三、電氣特性

參數 數值

額定電壓 AC 110-120 V（±10%）

頻率 50/60 Hz 通用

功耗 典型值8 VA（閉鎖式線圈設計）

防護等級 IP65（帶密封線圈）

四、材料構成

組件 材料

閥體 EN 12165 CW617N黃銅（鍍鎳處理）

閥芯組件 奧氏體不銹鋼（1.4305） + PTFE導向環

密封系統 - 閥座密封：PTFE（耐化學腐蝕）

- 外部密封：FKM（耐高溫氟橡膠）

五、工作條件

參數 范圍

介質壓力 1~30 bar（氣體/液體通用）

介質溫度 0~160°C（短時峰值180°C）

環境溫度 -15~60°C（防冷凝設計）

適用介質 壓縮空氣、水、油（粘度≤21 mm2/s）

不適用于氧氣、真空及腐蝕性介質

六、性能指標

參數 數值

流量系數 (Kv) 3.5 m3/h（水介質，ΔP=1 bar）

響應時間 開啟≤15 ms / 關閉≤20 ms（額定壓力下）

泄漏等級 Class IV (ANSI/FCI 70-2)

機械壽命 ≥1,000,000次循環（23°C實驗室條件）

七、認證與合規

標準 認證機構

安全認證 ISO 23553-1（TüV Süd/DIN CERTCO）

防爆認證 可選ATEX/IECEx認證（需定制）

行業標準 EN 161:2011（燃?xì)忾y安全要求）
